Pneumatische Probenstanze [PSTA.01]
- Pneumatische Unterstützung
- Kniehebelprinzip
- Kugelgelagerte Stösselführung
- Hub-Feineinstellung
- Automatischer Auswerfer
Technische Daten
Handhebel-Presse mit pneumatischer Unterstützung

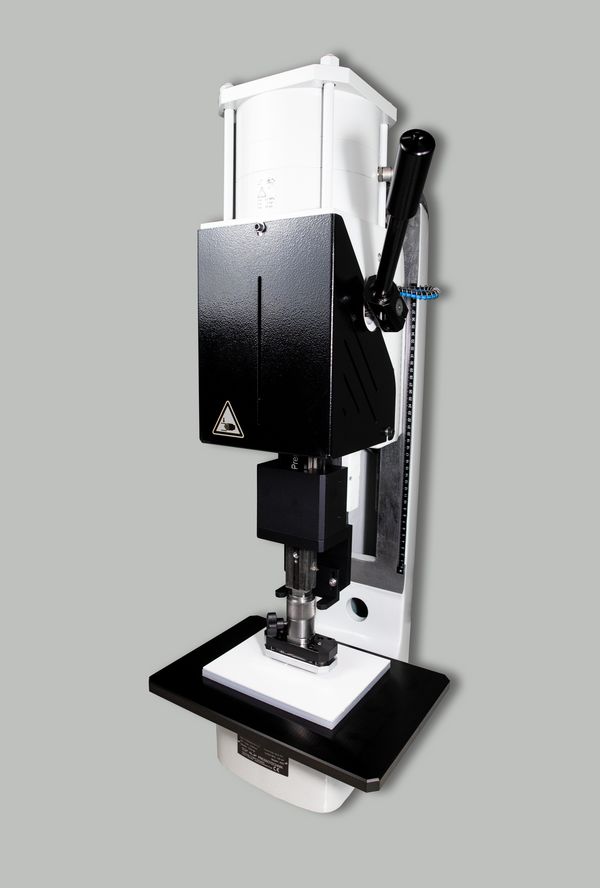

Die pneumatisch unterstützte Probenstanze PSTA.01 ist eine Kniehebelstanze mit sehr leichtgängiger kugelgelagerter Linearführung. Sie dient zum Stanzen von Prüfkörpern aus Gummi, Elastomer oder Kunststoff. Die Bedienkraft ist unabhängig von der notwendigen Stanzkraft (maximal 2,2 Tonnen).
Die Stanze zeichnet sich durch eine fein auf das Stanzmesser einstellbare Durchstanzposition aus. Weiter verfügt sie über einen Zwangsauswerfer in der hinteren Endlage.
- Presskraft bei 6 bar Luftdruck:
- 22,5 kN
- Arbeitshub:
- 60 mm
- Ausladung:
- 165 mm
- einstellbare Arbeitshöhe:
- 25-315 mm
- Tischhöhe:
- 130 mm
- Ständerhöhe:
- 800 mm
- Tischgröße:
- 340x240 mm
- Abmessung BxTxH:
- 340 x 588 x 810 mm
- Gewicht:
- ca. 120 kg
- max. Aufbiegung:
- 0,35 mm
- Moy (zul. Moment):
- 70 Nm (statisch)
Technische Zeichnung
Die Basis der Stanze besteht aus einem Stahlguss-Gestell (1). Mit Hilfe des Schnellspannsystems mit Feineinstellung (2) ist es möglich die Durchstanzposition exakt einzustellen. Nach erfolgtem Stanzvorgang wird der Prüfkörper durch den automatischen Auswerfer (4) freigegeben.
Als Widerlager für den Stanzvorgang dient die ebene Auflageplatte (3). Die Stanzunterlagen aus Karton (5 - siehe Zubehör) dienen als wechselbares Schutzelement für die Schneide beim Durchstanzen der Prüfkörper und garantieren ein exaktes Stanzergebnis.
Die Kniehebel-Stanze ist mit einer Stanzmessereinheit und dem Einspannadapter dargestellt.
Merkmale
Hochpräzise und leichtgängig durch Kugelumlaufführung
- einstellbarer Handhebel
- Feineinstellung der Durchstanzposition in der unteren Endlage
- Zwangsauswerfer in der oberen Endlage
- Stanztisch mit auswechselbarer Stanzunterlage
- stabiles C-Säulengestell für hohe Genauigkeit
